Desarrollo de los trabajos de ingeniería, con aplicación del CTE, para la ejecución de los cerramientos acristalados de la nueva sede de Coca-Cola en Madrid.
Los trabajos incluyen los muros cortina de la fachada principal y de los huecos de iluminación del resto de fachadas, así como los de la entrada principal y de la cafetería.
DATOS TÉCNICOS
- Cliente: Faycer Systems S.A.
- Superficie: 4.000m²
- Localización: C/ Ribera de Loira, 20-22 (Madrid)
- Presupuesto: 1.200.000 €
- Fecha: Septiembre 2008 – Febrero 2009
Descripción del Proyecto

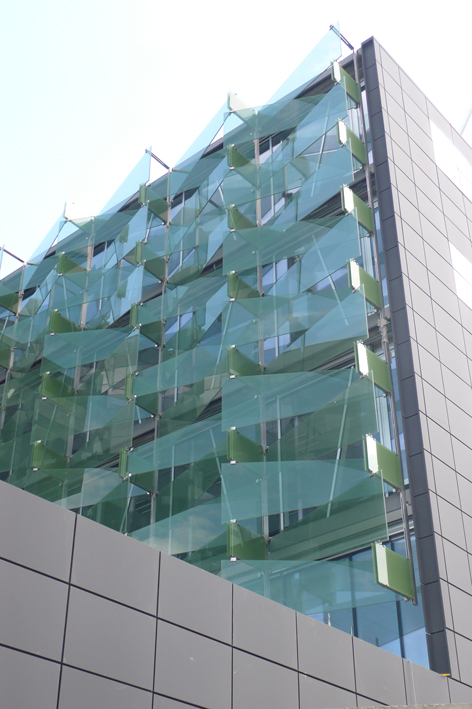

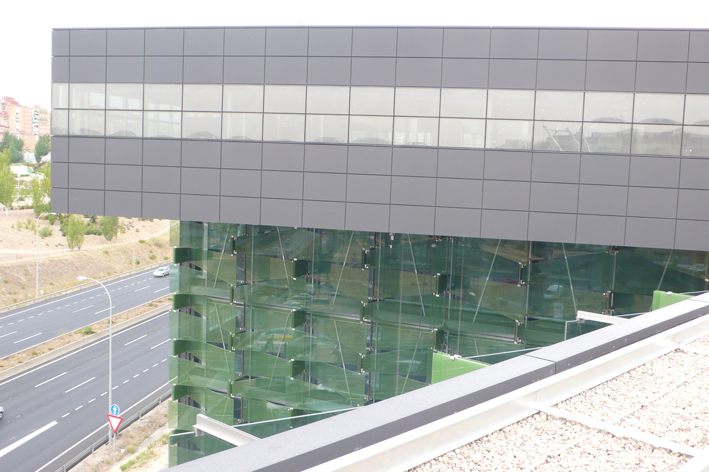

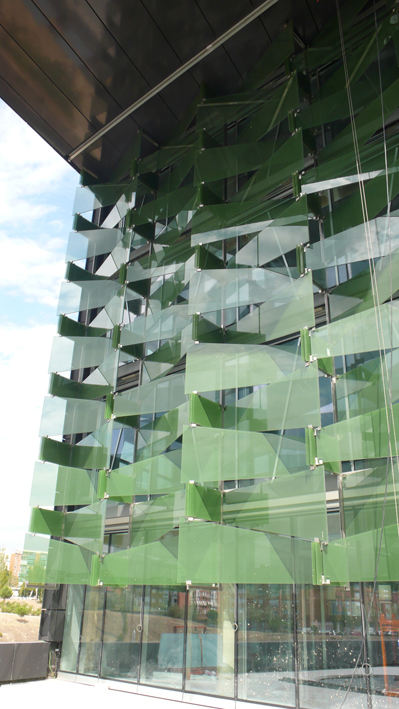

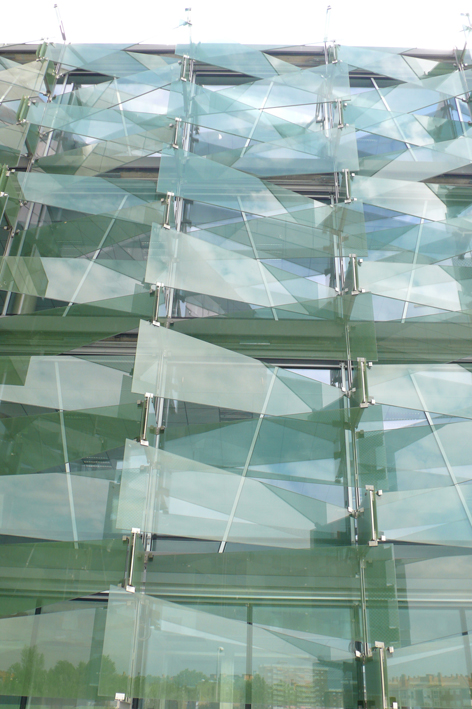

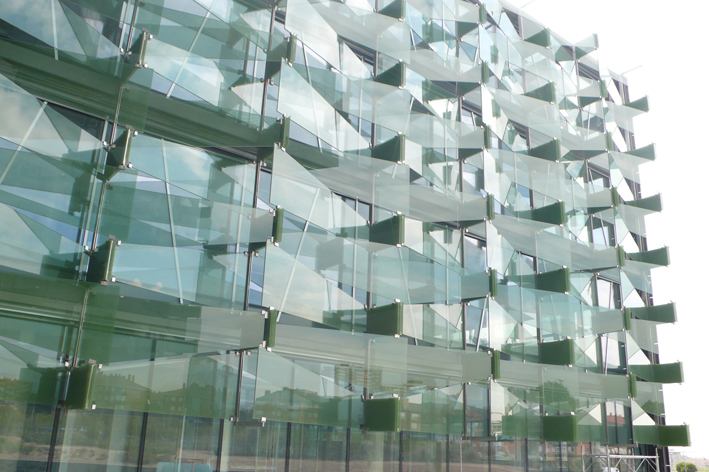

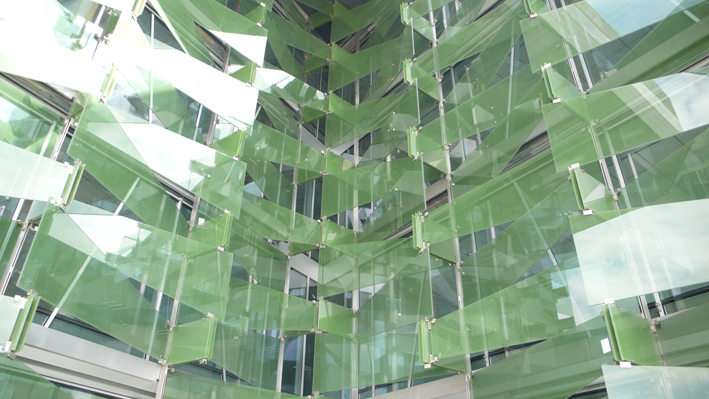

El edificio dispone de dos fachadas completamente acristaladas y con doble piel de vidrio, mientras que el resto de fachadas se cierran con muros revestidos de piezas cerámicas trasventiladas donde se abren huecos de ventana rasgados en horizontal.
El trabajo comprende el cálculo y la adecuación de las soluciones proyectadas a la nueva normativa española reflejada en el Código Técnico de la Edificación (CTE). La empresa fachadista encargada de la ejecución de los cerramientos acristalados, Faycer Systems S.A., opta por utilizar material Reynaers, con lo que hay adaptar los sistemas Reynaers a la diversidad de situaciones y de encuentros que se producen en la obra.

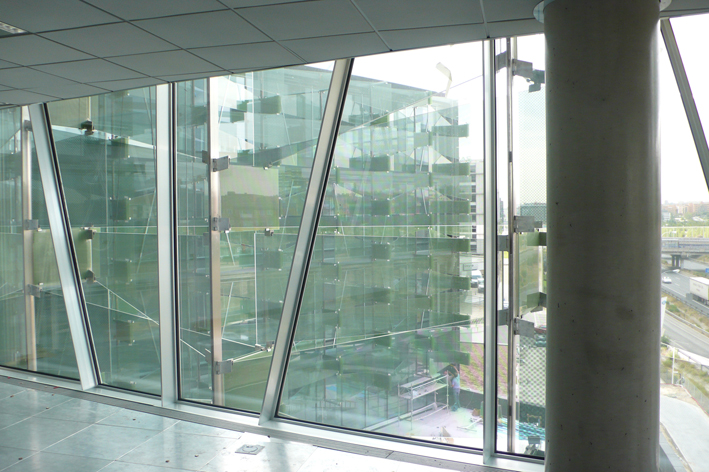

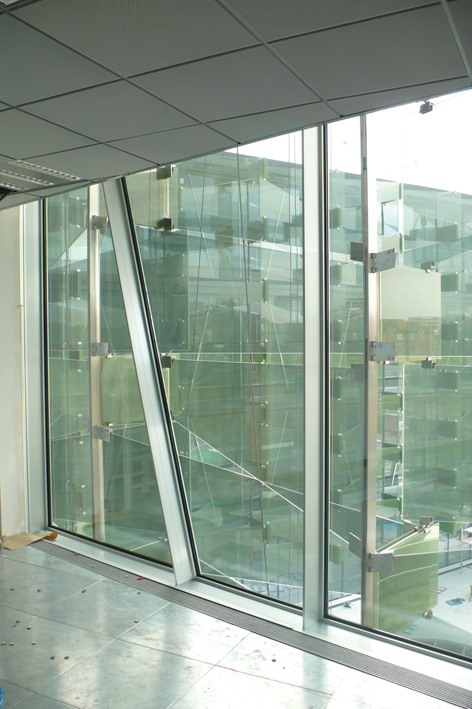

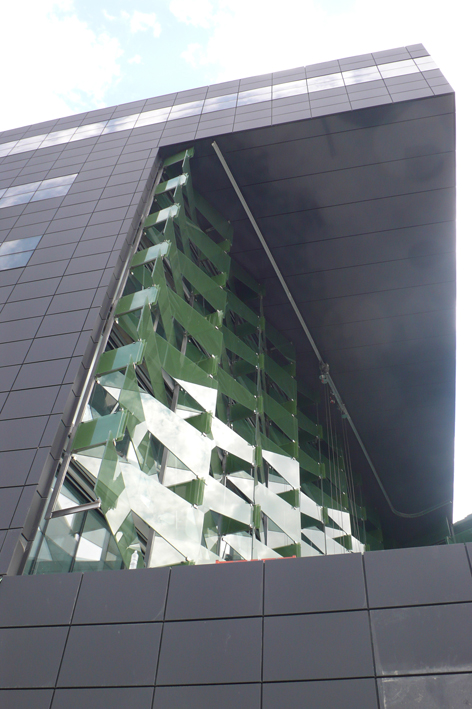

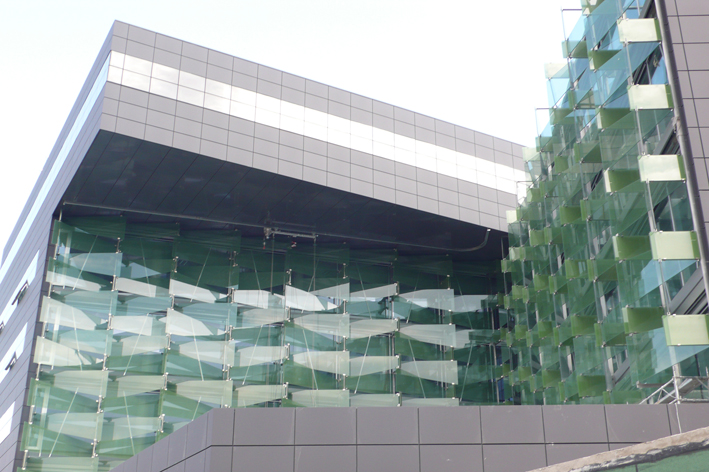

El muro cortina de las dos fachadas acristaladas cierran el edificio al exterior mediante montantes con inclinación lateral que van intercalándose hacia un lado o hacia otro. Además en la unión en esquina se produce una doble altura donde hay que reforzar la perfilería. Se calculan las piezas especiales de unión así como las torsiones producidas por las inclinaciones para que la estructura de aluminio resista.
Los huecos rasgados horizontales se resuelven con la serie CW86 con medios perfiles en el perímetro, donde los vidrios van pegados con silicona estructural. Se comprueban uniones, calzos, perfiles y los puntos de apoyo.

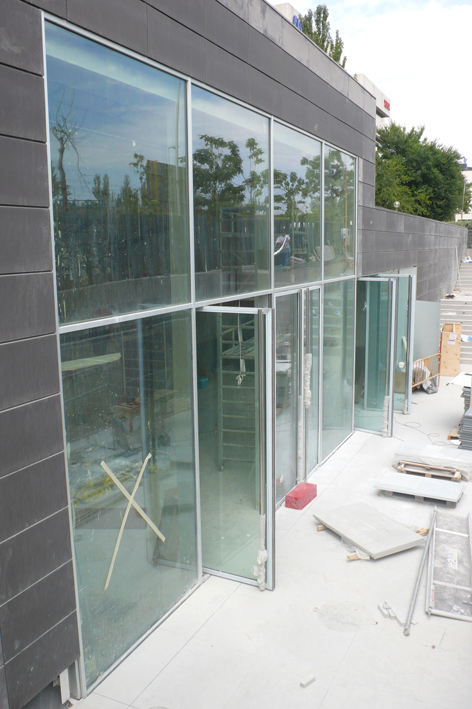

En los accesos al edificio y en la cafetería se analizan sendas soluciones para cubrir una altura importante sin apoyos y con el problema adicional de los esfuerzos transmitidos por el funcionamiento de las puertas, con lo que se calculan anclajes especiales para dar respuesta a todos estos condicionantes.
